ما هي مركبات ثنائي الفينيل متعدد الكلور المرنة وكيف يتم تصنيعها؟ نظرة شاملة

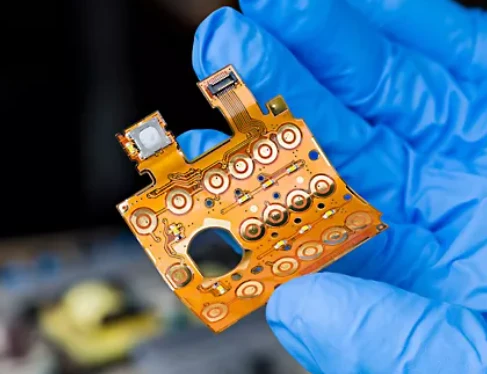

أصبحت لوحات الدوائر المطبوعة المرنة (ثنائي الفينيل متعدد الكلور أو FPCs) واحدة من أسرع تقنيات التوصيل البيني-نموًا في الإلكترونيات الحديثة. بفضل القدرة على الانحناء والطي والتكيف مع الأشكال الهندسية المعقدة، توفر مركبات ثنائي الفينيل متعدد الكلور المرنة للمهندسين حرية تصميم أكبر وموثوقية محسنة وأداء فائق في البيئات الصعبة.

تستخدم هذه اللوحات، التي يشار إليها غالبًا باسم الإلكترونيات المرنة أو الدوائر المرنة أو FPCs، آثارًا موصلة مبنية على ركيزة بوليمر مرنة-عادةً بوليميد (PI)، أو PEEK، أو بوليستر (PET). يتم تركيب المكونات الإلكترونية على وسادات نحاسية مكشوفة من خلال طرق اللحام القياسية، تمامًا كما هو الحال في مركبات ثنائي الفينيل متعدد الكلور الصلبة.

في عام 2023، وصلت قيمة سوق ثنائي الفينيل متعدد الكلور العالمي إلى 73 مليار دولار أمريكي، حيث ساهمت مركبات ثنائي الفينيل متعدد الكلور المرنة بمبلغ 21.8 مليار دولار أمريكي-أي حوالي 30% من الإجمالي. نظرًا لأن الأجهزة أصبحت أصغر حجمًا وأخف وزنًا وأكثر تعقيدًا، فإن دور مركبات ثنائي الفينيل متعدد الكلور المرنة يستمر في التوسع عبر التطبيقات الاستهلاكية والصناعية والسيارات والتطبيقات الطبية.

فهم هيكل مركبات ثنائي الفينيل متعدد الكلور المرنة

يتكون ثنائي الفينيل متعدد الكلور المرن من طبقات متعددة تؤدي وظائف التوصيل أو العزل أو الترابط. اعتمادًا على عدد طبقات النحاس، قد تكون مركبات ثنائي الفينيل متعدد الكلور المرنة:

طبقة واحدة -FPC

طبقة مزدوجة-FPC

متعدد الطبقات FPC

تشمل الميزات الهيكلية الرئيسية ما يلي:

الركيزة العازلة المرنة

ربط طبقات لاصقة

طبقات النحاس الموصلة

أغطيةلحماية اللحام

مطلي من خلال-الثقوب (المنافذ)للاتصال بين الطبقات

يمكن أيضًا دمج مركبات ثنائي الفينيل متعدد الكلور المرنة في تصميمات ثنائي الفينيل متعدد الكلور الصلبةمركبات ثنائي الفينيل متعدد الكلور الصلبة-المرنة-حل مختلط يجمع بين القوة الميكانيكية والمرونة. يُستخدم هذا التكوين على نطاق واسع لاستبدال أحزمة الأسلاك أو توصيل لوحات صلبة متعددة داخل مجموعات مدمجة.

المواد الأساسية المستخدمة في تصنيع ثنائي الفينيل متعدد الكلور المرن

1. الركيزة المرنة (الطبقة العازلة)

جوهر كل ثنائي الفينيل متعدد الكلور المرن هو الركيزة الخاصة به. البوليميد هو المادة الأكثر استخدامًا نظرًا لثباته الحراري الممتاز ومقاومته الكيميائية ومرونته الميكانيكية. تتراوح السماكة من 12 ميكرومتر إلى 125 ميكرومتر، مما يؤثر على الصلابة النهائية ونصف قطر الانحناء للـ FPC.

2. طبقات لاصقة

تربط المواد اللاصقة طبقات النحاس بالركيزة. يؤثر تحملها الحراري وقوة الترابط بشكل مباشر على الموثوقية، خاصة تحت الضغط الميكانيكي أو الحراري.

3. طبقة موصلة للنحاس

عادةً ما تكون الطبقة الموصلة مصنوعة من رقائق النحاس المدرفلة-المُلدنة أو الكهربائية-. وهي محفورة لتشكل آثار دوائر، على الرغم من إمكانية استخدام الأحبار الموصلة أيضًا في التطبيقات المتخصصة.

4. النحاس المطلي (فيا)

عند الحاجة إلى اتصالات بين الطبقات، يتم طلاء الثقوب المحفورة بدقة -بالنحاس لإنشاء فتحات. يمكن أن يتم ذلك من خلال-ثقوب أو فتحات مسدودة/مدفونة في تصميمات متعددة الطبقات.

5. التشطيبات السطحية

لمنع أكسدة النحاس وتحسين قابلية اللحام، تشمل المعالجات السطحية الشائعة ENIG وOSP والقصدير المغمور والفضة المغمورة والذهب الصلب.

6. التقوية

لتعزيز المناطق المحلية أو دعم المكونات الثقيلة، تتم إضافة أدوات تقوية مصنوعة من FR-4 أو بوليميد أكثر سمكًا. تساعد أدوات التقوية على منع إجهاد الانحناء الذي قد يؤدي إلى تلف مفاصل اللحام.

مزايا مركبات ثنائي الفينيل متعدد الكلور المرنة

توفر مركبات ثنائي الفينيل متعدد الكلور المرنة فوائد كبيرة في كل من تصميم المنتجات وتصنيعها:

1. كفاءة المساحة والوزن

تعد مركبات ثنائي الفينيل متعدد الكلور المرنة أرق وأخف وزنًا بكثير من مركبات ثنائي الفينيل متعدد الكلور الصلبة. ويمكن تشكيلها لتناسب العبوات المدمجة، مما يسمح للمصممين باستخدام المساحة بشكل أكثر فعالية.

2. المتانة العالية ومقاومة الانحناء

عندما يتم تصميم الدوائر المرنة بشكل صحيح، فإنها تتحمل ملايين دورات الانحناء دون أي فشل يذكر. وهذا يجعلها مثالية لتحريك التجميعات أو الأجهزة القابلة للارتداء.

3. الأداء الممتاز في البيئات القاسية

ركائز البوليمر تقاوم المواد الكيميائية والحرارة والرطوبة. كما أنها تبدد الحرارة بشكل أفضل من العديد من المواد الصلبة.

4. مقاومة الاهتزاز والصدمات

تعمل الكتلة المنخفضة والمرونة للـ FPCs على تقليل الضغط الميكانيكي، مما يحسن الموثوقية في تطبيقات السيارات والفضاء والتطبيقات الصناعية.

5. تجميع مبسط

يؤدي استبدال أحزمة الأسلاك بلوحة PCB مرنة إلى تقليل العمل اليدوي ووقت التجميع وأخطاء الأسلاك المحتملة. يمكن تثبيت مركبات ثنائي الفينيل متعدد الكلور المرنة بمادة لاصقة، مما يلغي الحاجة إلى البراغي أو الموصلات في كثير من الحالات.

تحديات مركبات ثنائي الفينيل متعدد الكلور المرنة

على الرغم من مزاياها، تواجه مركبات ثنائي الفينيل متعدد الكلور المرنة أيضًا العديد من التحديات:

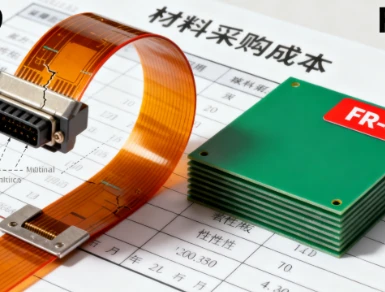

1. ارتفاع تكاليف المواد والتصنيع

تعتبر الركائز والمواد اللاصقة المرنة أكثر تكلفة من مواد FR-4 الصلبة. يتطلب التصنيع دقة أعلى وعمليات أكثر تعقيدًا.

2. الإجهاد الميكانيكي تحت المكونات

يمكن أن يؤدي الانحناء تحت المكونات أو الموصلات الثقيلة إلى إتلاف وصلات اللحام. تساعد أدوات التقوية في معالجة هذه المشكلة ولكنها تزيد التكلفة.

3. صعوبة الأتمتة

إن الطبيعة الرفيعة والمرنة للوحات تجعل التجميع الآلي أمرًا صعبًا، مما يتطلب معدات أو أدوات متخصصة.

4. مخاوف بشأن سلامة الإشارة

يمكن أن تتسبب المواد العازلة الرقيقة وانحناء اللوحة في حدوث EMI وعدم تطابق المعاوقة وانعكاس الإشارة. التصميم المناسب والمحاكاة ضرورية.

شائعتطبيقات مركبات ثنائي الفينيل متعدد الكلور المرنة

تُستخدم مركبات ثنائي الفينيل متعدد الكلور المرنة على نطاق واسع في التطبيقات التي يكون فيها الحجم الصغير والمتانة والمرونة الميكانيكية أمرًا بالغ الأهمية. تشمل القطاعات الشعبية ما يلي:

الالكترونيات الاستهلاكية- الهواتف الذكية، والأجهزة القابلة للارتداء، والكاميرات، والأجهزة القابلة للطي

أنظمة السيارات- أجهزة الاستشعار، ووحدات ADAS، ومجموعات الأدوات

الأجهزة الطبية- الشاشات المحمولة، والمزروعات، ومعدات التشخيص

الأتمتة الصناعية- أجهزة الاستشعار، والروبوتات، والأنظمة المقاومة للاهتزاز-.

مع تطور الأجهزة الإلكترونية نحو تكامل أعلى وعوامل شكل أصغر، ستستمر مركبات ثنائي الفينيل متعدد الكلور المرنة والتكوينات المرنة -الصلبة في لعب دور حاسم في تمكين التصميم الهندسي المتقدم.
