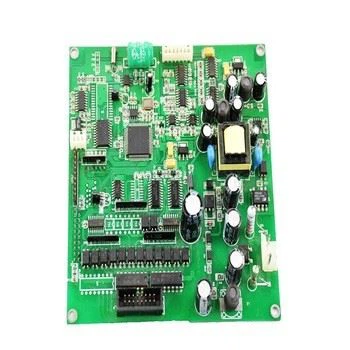

ما هي أهمية ثنائي الفينيل متعدد الكلور في مجموعة وتصميم شاشة ضوء LED؟
في عالم اليوم ، تعد مجموعة وتصميم شاشة LED LED PCBA PCB جزءًا مهمًا من العديد من الصناعات. يمكنك العثور عليها في لوحات الإعلانات الإعلانية والأجهزة الطبية والملاعب الرياضية وأماكن الترفيه.
هذه الشاشات مشرقة ، وتستخدم الطاقة المنخفضة ، ولها جودة صورة ممتازة. هذا يجعلها رائعة للعديد من الاستخدامات.
المفتاح لشاشات مصباح LED هذه هو مجموعة لوحة الدوائر المطبوعة (PCBA) وتصميم PCB (لوحة الدوائر المطبوعة) التي تدعم نظام العرض بأكمله. يتحدث هذا المقال عن دور PCBA في صنع شاشات ضوء LED ، وعملية تصميم PCB ، والأشياء المهمة التي يجب مراعاتها عند صنع شاشات مصباح LED فعالة وطويلة الأمد.
ما هو PCBA في تصنيع شاشة LED LED؟
يشير مصطلح PCBA إلى عملية وضع الأجزاء الإلكترونية على ثنائي الفينيل متعدد الكلور لإنشاء مجموعة عمل. في حالة شاشات ضوء LED ، يتحكم PCBA ويؤيد LEDs التي تصنع الشاشة. يضم PCB الدوائر والاتصالات اللازمة للتأكد من أن مصابيح LED تعمل في الأداء الأمثل ، حيث تعرض صورًا واضحة وحيوية. PCBA لشاشات LED تتضمن عادةً مجموعة واسعة من المكونات ، مثل: رقائق LED: هذه هي المكونات التي تنبعث منها الخفيفة ، والتي تشكل البكسلات الفردية على الشاشة والمكبرات. TRAGES.MICROCONTROLLERS: هذه تتحكم في إدخال البيانات للمصابيح LED ، وإدارة الصور أو مقاطع الفيديو المعروضة على الشاشة.
الأعضاء النشطين
خبرة سنوات
الأحداث والتحديات
الخبراء
فيما يلي نظرة عامة على اعتبارات تصميم PCB لعرض LED
وضع المكون
في شاشة LED ، يجب وضع كل LED بدقة لضمان جودة الصورة المطلوبة. يتضمن تخطيط ثنائي الفينيل متعدد الكلور وضع مصابيح LED في نمط الشبكة لتشكيل مصفوفة بكسل.
انهاء السلطة
تستهلك شاشات LED كمية كبيرة من الطاقة ، ويجب أن يتضمن تصميم ثنائي الفينيل متعدد الكلور دوائر توزيع الطاقة القادرة على التعامل مع التيارات العالية.
الإدارة الحرارية
تولد LEDs الحرارة أثناء التشغيل ، ويمكن أن تؤدي الحرارة المفرطة إلى تدهور الأداء أو حتى الفشل. تم تصميم مركبات ثنائي الفينيل متعدد الكلور لعرض LED مع وضع تبديد الحرارة في الاعتبار.
المرونة
في بعض التطبيقات ، قد تتطلب شاشات العرض LED شاشات مرنة أو منحنية. في هذه الحالات ، يتم استخدام لوحات الدوائر المطبوعة المرنة للسماح لعرض LED بالثني أو المطابقة لأشكال محددة.
عملية PCBA لشاشات ضوء LED
عملية PCBA لشاشات مصباح LED هي عملية معقدة للغاية تتضمن عدة خطوات ، من وضع المكون إلى الاختبار النهائي.
إليك انهيار خطوة بخطوة للعملية
طباعة معجون لحام:
تبدأ العملية بتطبيق معجون اللحام على ثنائي الفينيل متعدد الكلور باستخدام استنسل. يتم استخدام هذا المعجون لتوصيل المكونات إلى ثنائي الفينيل متعدد الكلور.
01
وضع المكون:
يتم وضع رقائق LED والمكونات الأخرى على ثنائي الفينيل متعدد الكلور باستخدام جهاز انتقاء آلي.
02
لحام:
يمر ثنائي الفينيل متعدد الكلور من خلال فرن ترعيد حيث يذوب معجون اللحام وروابط المكونات إلى اللوحة.
03
التفتيش والاختبار:
بعد اللحام ، يخضع PCBA للتفتيش البصري ، والتفتيش البصري الآلي (AOI) ، وفحص الأشعة السينية (للمكونات المعقدة) لضمان وضع جميع المكونات بشكل صحيح.
04
التجميع النهائي:
بمجرد التحقق من PCBA ، يتم دمجه في مجموعة شاشة LED النهائية. يتضمن ذلك توصيل PCBA بمصدر الطاقة ، متحكم ، وأي مكونات أخرى ضرورية.
05
تحديات تصميم شاشة LED LED PCBA
هناك العديد من التحديات في تصميم مركبات ثنائي الفينيل متعدد الكلور لشاشات ضوء LED
إدارة الطاقة:
تتطلب شاشات العرض LED إمدادات طاقة مستقرة ، خاصةً عند زيادة الشاشات الكبيرة. يجب أن يضمن التصميم أن توزيع الطاقة فعال وأن يتم تقليل انخفاض الجهد عبر PCB.
01
إدارة الحرارة:
يمكن أن تكون إدارة الحرارة في شاشات LED عالية الأداء صعبة ، خاصة في التصميمات المدمجة أو البيئات الخارجية حيث تتقلب درجات الحرارة.
02
تزامن الإشارة:
تتطلب شاشات LED الكبيرة مركبات ثنائي الفينيل متعدد الكلور للعمل معًا لإنشاء صورة متماسكة. يعد ضمان مزامنة الإشارة المناسبة عبر هذه اللوحات أمرًا بالغ الأهمية وغالبًا ما يتطلب تقنيات تصميم ثنائي الفينيل متعدد الكلور متخصصة لتقليل التأخير إلى الحد الأدنى وضمان الأداء السلس.
03
متانة:
يجب أن تقاوم شاشات LED في الهواء الطلق ، مثل تلك المستخدمة في اللوحات الإعلانية أو الملاعب ، الظروف الجوية القاسية ، بما في ذلك الرطوبة ، ودرجة الحرارة القصوى ، والتأثير البدني.
04
يلعب PCBA دورًا مهمًا في تجميع وتصميم شاشات العرض LED.
من وضع المكونات وإدارة الطاقة إلى التحكم الحراري وسلامة الإشارة ، يضمن تصميم PCB أن شاشة LED تعمل في ذروة الأداء مع الحفاظ على المتانة والكفاءة.
مع استمرار تطور تقنية LED ، فإن الطلب على دقة أعلى والمرونة وكفاءة الطاقة سيشكل مستقبل تصميم ثنائي الفينيل متعدد الكلور لشاشات LED.
يجب على الشركات المصنعة البقاء في طليعة هذه التطورات لإنتاج شاشات LED عالية الجودة وموثوقة تلبي احتياجات مجموعة واسعة من الصناعات.
ESD حماية وتسليم
الأسئلة الشائعة: أسئلة شائعة حول ثنائي الفينيل متعدد الكلور في مجموعة وتصميم شاشة ضوء LED
س 1: ما الفرق بين شاشات ضوء LED وشاشات LED التقليدية؟
A1: شاشات ضوء LED كبيرة ، عروض عالية الدقة تستخدم لللافتات الخارجية أو اللوحات الإعلانية. عادةً ما تكون شاشات LED التقليدية أصغر وتستخدم في الإلكترونيات الاستهلاكية مثل أجهزة التلفزيون والشاشات.
س 2: ما هو Pixel Pitch ، ولماذا يهم؟
A2: Pixel Pitch هي المسافة بين مراكز LED. ملعب Pixel الأصغر (على سبيل المثال ، 1 مم) يعني دقة أعلى ، مثالية للعرض عن قرب. يعد درجة البكسل الأكبر (على سبيل المثال ، 8 مم) أفضل للمناظر البعيدة.
س 3: ما هي المواد المستخدمة في مركبات ثنائي الفينيل متعدد الكلور شاشة LED؟
A3: تشمل المواد الشائعةFR4(الألياف الزجاجية) ،الألومنيوم، ولوحات النحاس المرسلة، مع الألومنيوم غالبا ما يستخدم لتحسين تبديد الحرارة.
س 4: كيف تتم إدارة الحرارة في شاشات ضوء LED؟
A4: يتم إدارة الحرارة باستخدامvias الحرارية, أحواض الحرارة، وسكب النحاسفي ثنائي الفينيل متعدد الكلور ، جنبا إلى جنب مع مواد التوصيل العالي لتبديد الحرارة بكفاءة.
